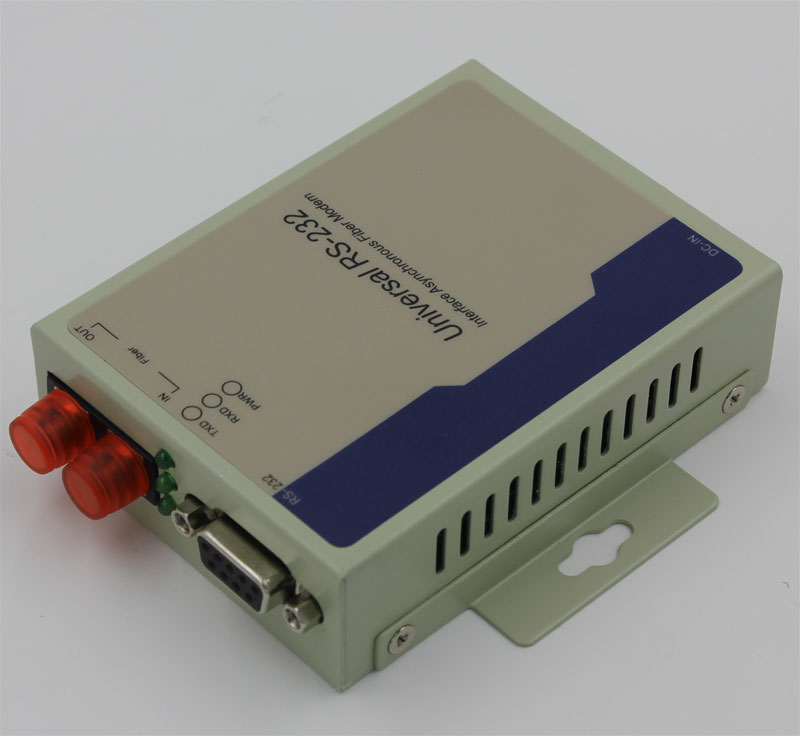

RS-232接口光纤MODEM

一、概述

       RS-232接口光纤MODEM是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。该产品采用光纤作为传输介质，提高了系统传输性能，有效的避免了恶劣环境下雷击、浪涌和电磁干扰等对通信设备的威胁。

二、功能及特点

a)         支持RS-232接口，异步传输，点对点运用，速率达120Kbps

b)        支持9V-260V交/直流宽电压输入

c)         +/-15KV(人体模型) ESD保护，+/-8KV接触放电

d)   单模MODEL或多模MODEL，（根据用户定制）

e)        工作波长：1310nm（多模），1310nm（单模）

f)       自动侦测信号速率，零延时自动转发

三、性能参数

接   口：符合EIA RS-232标准

传输速率：0-120Kbps

传输距离：RS-232口15米， 光口多模2公里，单模20公里

工作环境：-25℃到70℃

四、外观指示

接口形式：标准的DB9母头（RS-232端），多模可选ST/SC/FC接口，

单模采用FC/SC/ST接口

长×宽×高：100mm×69mm×22mm

外   壳： 铁壳

颜   色： 电脑白

五、引脚定义

 电源接口

DCIN        ——5V正电源输入

RS-232接口

#2    OUT       ——       RS-232输出

#3     IN                  ——         RS-232输入

#5     GND   ——    信号地

光纤接口

IN —— 光纤输入

OUT—— 光纤输出

六、指示灯说明

    Power：  电源指示

    RxD：   光纤接口接收数据指示

    TxD：   光纤接口发送数据指示
